一、原理

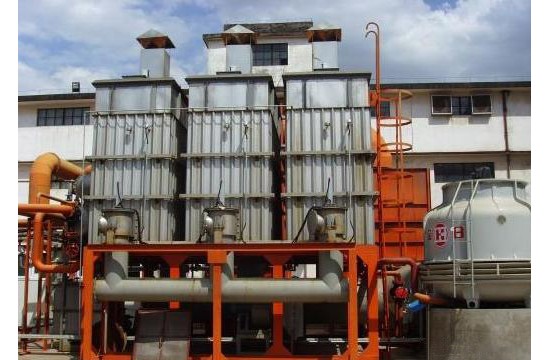

下图是一台自然循环余热锅炉，全部受热面组件的管子是垂直的。给水进入省煤器吸热后，进入汽包。汽包有下降管与蒸发部的下联箱相连，下降管位于烟道外面，不吸收烟气的热量。汽包还与蒸发器的上联箱相连。直立管簇吸收烟气的热量。当水吸收烟气热量就有部份水变成蒸汽，由于蒸汽的密度比水的密度要小得多，所以直立管内汽和水混合物的平均密度要小于下降管中水的密度，两者密度差形成了水的循环。
二、特点：
1、重心低，稳定性好;
2、蓄热能力较大;适应负荷变化能力强;
3、受热面管道垂直布置;
4、运行维护简单;
三、缺点：
1、水容积较大，启停，变负荷速度较慢;
2、占地面积大;
四、自然循环锅炉汽水流程
1、给水由省煤器人口集箱进入省煤器管屏加热后流入锅筒;
2、通过锅筒下部的集中下降管进入蒸发器管屏。吸热后上升进入锅筒进行汽水分离。
3、分离后饱和水再进入集中下降管，而饱和蒸汽从锅筒上部引至过热器，经过热管屏吸热后由出口集箱引出锅炉。
4、在两级过热器之间布置喷水减温装置，从而可有效地保证出口过热蒸汽温度。
5、低压蒸汽进入除氧器用于除氧。
