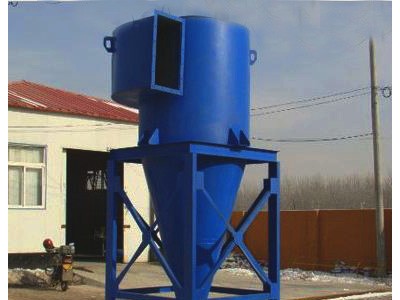

SHX-65型扩散式旋风除尘器是泊头市实恒除尘设备有限公司开发的新型除尘设备，采用斯泰曼的最高优化系数结构型式。内外壳体与构件使用陶瓷筒块砌筑，确保了抗磨性能，不但使用寿命有了保证，且减少钢材用量，降低了装置造价与维护检修费用。解决了旋风除尘器磨损的问题。它又称为倒锥体旋风除尘器，在使用时可使粉尘颗粒避免造成二次扬尘，在工业粉尘除尘领域它除尘效率高，它适用于捕集干燥的非纤维性的颗粒状粉尘。由于其适应性强而被广泛应用于冶金、铸造、建材、化工、粮食、水泥等行业中去，用于捕集干燥的非纤维性颗粒状粉尘和各种烟尘除尘处理，也可做回收物料设备使用。
扩散式旋风除尘器筒身呈倒圆锥形，减少了含尘气体自筒身中心短路直接到出口去的可能性，设备本身增加并装有圆锥形的反射屏装置，防止两次气流将已经分离下来的粉尘重新卷起，并防止粉尘被上升气流带出筒体。
产品特点
它具有结构简单、体积较小、占地面积小、不需要特殊的附属设备、造价较低、阻力中等、除尘器内无运动部件、操作维修方便等优点。SHDF扩散式旋风除尘器与一般旋风除尘器的区别有两点：一是具有呈倒锥体形状的锥体；二是在倒锥体的底部装有反射屏。产品设计倒锥体的作用是，它其有逐渐增大自锥体壁至锥体中心的距离，减小了含尘气体由锥体中心短路到排气管的可能性。反射屏的作用可使已经被分离的粉尘沿着锥体与反射屏之间的环缝落入灰斗，防止上升的净化气体重新把细微粉尘卷起并带走，因而提高了除尘效率，例如，在进口气速为21m/s、进口气体含尘浓度为50g/m3时，如无反射屏的除尘效率仅81%～86%；当采用60°反射屏时，除尘效率为93%～95%，所以反射屏可提高很多除尘效率。反射屏在设计时锥角一般采用60°，经过反复试验证明了它较45°锥角的反射屏除尘效率明显提高，且压力损失较低等优点。
SHX扩散式旋风除尘器的另一特点是产品设计增加一个较大的灰斗。由于颗粒粉尘会夹带少量气体从锥体底部旋转进人灰斗，灰斗圆柱体直径一般取筒体直径的1.65倍。灰面上部的空间高度取简体直径的1倍，这样灰斗存灰以后粉尘随之升高会导致气流携带出粉尘，所以，设备工作时应及时清灰或连续排灰。
本产品可适应现场不规则的场地条件，因地置宜的设计布置成方、圆不同的形体，以适应现状节省资金，也可根据需要设计成砖砌结构壳体，以节省钢材。
